AutoQTVRstdの組立・設置

AutoQTVRstdのカメラアーム回転装置は、ボディー、脚部、T型アームから構成されています。

AutoQTVRstdは、オブジェクト水平回転装置、カメラア－ム垂直回転装置をそれぞれコンピュータで制御し、全周撮影を実現します。
標準のオブジェクト水平回転装置は、モーターと回転軸が着脱可能となっています。
カメラア－ム垂直回転装置は、ボデー、脚部、T型アーム、バランス用重りがそれぞれ着脱可能となっています。

以下にその組立て手順を示します。

1：垂直回転アームを垂直回転軸に固定します。 2：垂直回転アームの固定位置でカメラとオブジェクトの間隔がきまります。 3：垂直回転アームにカメラアームをT字型に装着します。

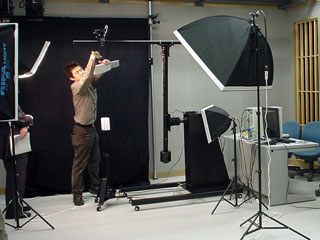

4：背景の前に回転装置を移動し、全体のバランスを調整します。 5：背景の高さなども同時に調整します。 6：カメラアームに雲台を装着します。
7：デジタルカメラを装着し、テスト撮影の準備に入ります。 8：オブジェクト回転テーブル、デジタルカメラの位置調整をします。 9：RS-232C、Firewireケーブルでコンピュータと接続し、撮影テストを開始します。
