■ Xpol 3D LCDの特徴
|
|

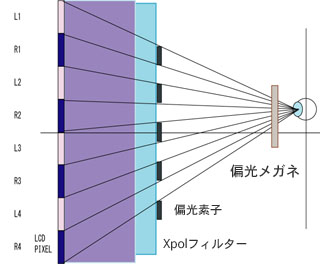

偏光式 Xpol3D LCD原理図
|
- 微細偏光素子を配列した３D表示用偏光フィルター使用
Xpolは、従来のmicroPolにかわる３D表示用のArisawa製偏光フィルターで、左右の画素に対応する微細偏光素子を基板上に交互に規則正しく水平に配列させたものです。このXpolフィルターを液晶ディスプレイなどフラット・パネル・ディスプレイに貼り合わせることで、カラー品質に優れ、ちらつきのないステレオ画像表示装置ができあがります。
- 水平インターリーブ
Xpol式の3Dデイスプレイに３D画像を表示する際は、左眼用と右眼用の画素をそれぞれ交互に奇数ラインと偶数ラインに割り付けます。これを「水平インターリーブ」と呼びます。その結果、例えば左右1920x1080画素のフルハイビジョンの水平インターリーブ画像は、左1920x540画素と右1920x540画素から構成されることになり、解像度だけは縦方向に半分になりますが水平方向には解像度が維持されるため、実感としてはカラー品質に優れた極めて鮮明な３D画像を楽しむことができます。
- 偏光メガネを使用
Xpol式の3Dデイスプレイをご覧になる際は、当然ながら偏光メガネを使用することになります。偏光メガネには直線偏光と円偏光の2種類があります。直線偏光メガネの場合は、メガネの角度に制限があり、顔を傾けることによって３D効果が失われます。その点、円偏光メガネの場合は、少々顔を左右に傾けても３D効果が維持できる特長をもっています。
- 縦方向の視点の位置の制限
Xpol式で注意すべき点は、縦方向の視点の位置よって左右の画像が逆転し、奥行きも逆転してしまうことです。これはパララックス・バリア方式の裸眼ディスプレイやレンチキュラーレンズを使った場合におこる水平方向の左右逆転と同じことですが、表示解像度が密なほど視点の位置の制限は厳しくなります。
- 偏光式ならではの眼に優しい高画質3Dディスプレイ
以上、Xpol式の３DLCDには幾つか欠点もありますが、1）その取扱いの簡単なこと、2）眼に優しいこと、3）2ビューなだけに高精細なこと、4）カラー特性に優れていること、5）２Dディスプレイとしてもそのまま使用可能なことなど、欠点を大きく上回る長所が認められます。是非、一度お試しください。
|
|
 |
 17" Miracube G170S JPS4U Set
(Miracube G170S + Texnai JPS4U)
Arisawa製3DフィルターXpolを装着したPavonine製17" 円偏光式3D モニターです。表示画素数は1280x1024画素。２D／３D切り替え式で、ステレオ画像を見る際は専用の円偏光メガネを使っていただきます。2Dの画像はメガネ無しで普通に見ることができます。
|
■ 17" Xpol 3D LCD 仕様
|
| 品 番 | Miracube G170S Set |
| パネルタイプ | Samsung製17"TFTカラー液晶 |
| 立体表示方式 | Arisawai製Xpol(水平インターリーブ式偏光フィルター）をラミネート。2D/3D 切り替え |
| 偏光メガネ | 円偏光メガネ |
| 最大表示解像度 | 1280 x 1024 画素 |
| 最大ステレオ表示解像度 | 1280 x 512 画素 |
| 入力信号 | 端子 | アナログRGB(D-SUB 15P) |
| ステレオ入力形式 | Side-frame（サイドバイサイド）、Sub-field、Frame Sequential、Interlaced |
| 各種調整機能 | 入力切替、輝度、コントラスト、2D/3D 切り替え |
| チルト機構 | 上下方向 |
| 定格電圧 | AC100V |
| 消費電力 | 100W |
| 有効画面サイズ | 518.4（横）x 324（縦）mm |
| 外形寸法 | 445（横）x 450（縦）x 220 (奥行・スタンド込み）mm |
| 重量 | 4.8kg |
|
■ 17" SXGA Xpol 3D LCD Set 本体オンライン価格：￥98,000.-(税込み・円偏光メガネ2個、Texnai JPS4U同梱）
|
|
 |
24" WUXGA Xpol 3D LCD Set
(24" Xpol 3D LCD + Texnai JPS4U)
Arisawa製3DフィルターXpolを装着した24" 偏光式3D LCDです。表示画素数は1920x1200画素。ステレオ画像を見る際は、専用の円偏光メガネが必要ですが、2Dの画像はメガネ無しで普通に見ることができます。
|
■ 24" WUXGA Xpol 3D LCD 仕様
|
| 品 番 | P240 Set |
| パネルタイプ | Hyundai製24インチTFTカラー液晶 |
| 立体表示方式 | Arisawai製Xpol(水平インターリーブ式偏光フィルター）搭載 |
| 偏光メガネ | 円偏光メガネ |
| 最大表示解像度 | 1920 x 1200 画素 |
| 最大ステレオ表示解像度 | 1920 x 600 画素 |
| 入力信号 | 端子 | アナログRGB(D-SUB 15P) x 1 | DVD x 1 |
| 立体入力形式 | 水平インターリーブ |
| オ−ディオシステム | 3W x 2CH |
| チルト機構 | 上下方向 |
| 定格電圧 | AC100〜240V（24V/5Aアダプター付き） |
| 消費電力 | 100W |
| 有効画面サイズ | 518.4（横）x 324（縦）mm |
| 外形寸法 | 618（横）x 590（縦）x 217 (奥行・スタンド込み）mm |
| 重量 | 9.6kg |
|
■ 24" WUXGA Xpol 3D LCD Set 本体価格：￥320,000.-(税抜き）
|
|
* 商品名は全てメーカの商標（TM）です。
* 本サイト記載の仕様、デザイン、価格は予告なく変更される場合があります。
|
