■ 裸眼3D LCDの特徴
|
|

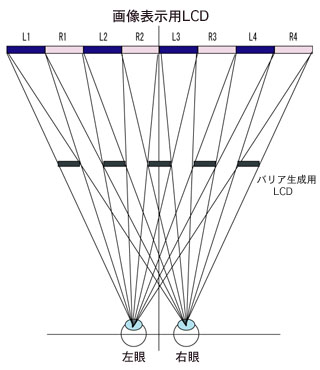

Parallax Barrier式裸眼3D LCD原理図
|
- Parallax Barrier方式とレンチキュラ−方式
現在、メガネのいらない裸眼の３Dディスプレイには、Parrax Barrier式とレンチキュラー式の２つの方式がつかわれています。
Parallax Barrier式の裸眼3D LCDは、画像表示用LCDと縦縞のバリア（スリット）用LCDを組み合わせたもので、レンチキュラーレンズを使った裸眼３D表示方式を電子的に実現したものです。Parallax Barrier方式の裸眼ディスプレイは、基本的には左右2枚のステレオペア画像を対象とした2ビューの３D ディスプレイで、画素配列としては単純に垂直方向にインターリーブした方式と１画素（RGB）の内、Gだけを隣にシフトしたシャープ方式などがあります。レンチキュラ−式は画像表示用LCDにレンチキュラー板をはりあわせたものでマルチ・ビュー方式のものもありますが、画素配列が複雑で特に実写の場合、ステレオ画像の制作が著しく困難になるのが悩みの種です。また、マルチビューの場合は、１ビューあたりの解像度を失うことことも難点のひとつとなっています。
|
|
 |
 19" 裸眼3D LCD Set
(19" 裸眼 3D LCD + Texnai JPS4U)
Pavonine製Parallax Barrier式19" 裸眼3D LCDです。表示画素数は1280x1024画素。メガネなしでステレオ画像をお楽しみになれます。
|
■ 19"裸眼3D LCD Miracube c190x 仕様
|
| 品 番 | Miracube c190x Set |
| パネルタイプ | 19"TFTカラー液晶 |
| 立体表示方式 | Parallax Barrier 2-view 裸眼式。2D/3D 切り替え |
| 最大表示解像度 | 1280 x 1024 画素 |
| 最大ステレオ表示解像度 | 640 x 1024 画素 |
| 入力信号 | 端子 | アナログRGB(D-SUB 15P), DVI |
| 立体入力形式 | 垂直インターリーブ |
| 各種調整機能 | 入力切替、輝度、コントラスト、2D/3D 切り替え |
| チルト機構 | 上下方向 |
| 定格電圧 | AC100V |
| 消費電力 | 100W |
| 有効画面サイズ | 518.4（横）x 324（縦）mm |
| 外形寸法 | 425（横）x 450（縦）x 170 (奥行・スタンド込み）mm |
| 重量 | 4.8kg |
|
|
■ Miracube c190x JPS4USet 本体価格：￥280,000.-(税抜・JPS4U同梱）
|
 |
|
* 商品名は全てメーカの商標（TM）です。
* 本サイト記載の仕様、デザイン、価格は予告なく変更される場合があります。
|
